运行界面,贴合模式下,可以进行米数的显示,贴合速度的显示.当运行按钮按下之后,是不能进行模式切换的,而且不能进行点进或者点退.

在运行状态下,各个轴是不能进行使能或者断使能的.这是出于系统安全性的考虑.气缸必须是在点击气缸开启,并且在系统运行后才会起作用.

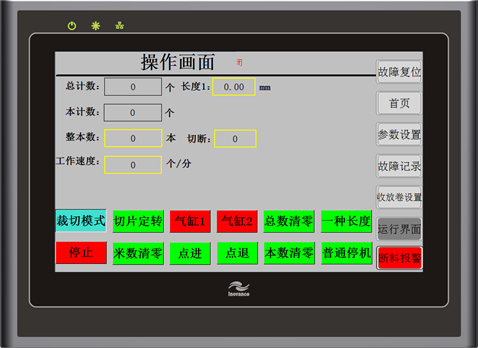

    裁切模式下,一种长度功能下界面.可以进行总计数的显示\本计数的显示.可以手动输入整本数,可以输入工作速度.工作速度的上限值会根据输入的长度进行实时计算.然后输入的工作速度必须在设置的范围内,否则会提示.可以进行计数清零.

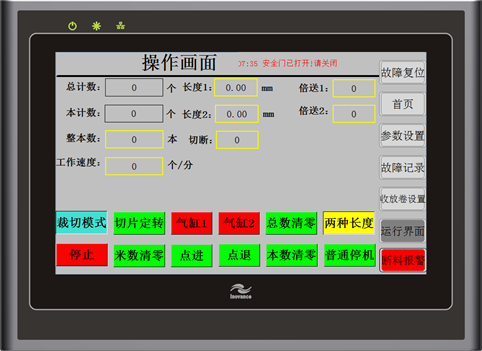

    两种长度模式下,运行界面如下图所示:

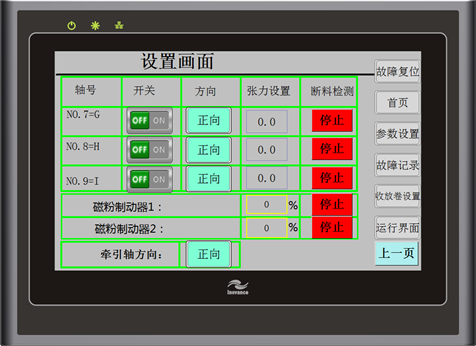

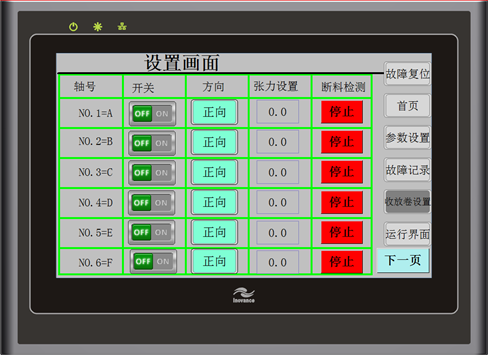

    收放卷设置界面如下图所示:可以单独设置各个轴的使能,可以单独设置各个轴的方向,设置各个轴的张力以及设置各个轴是否需要进行断料检测.

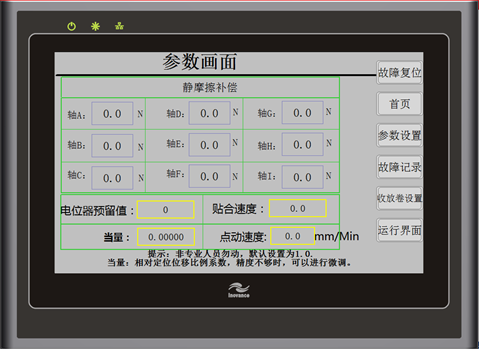

    进入参数设置界面,需要输入密码才能进入.参数设置界面用户可以设置各个轴的静摩擦力,可以设置一些不常用的重要参数.
