用过小型PLC梯形图编程的同学应该知道梯形图编程中的SET与RST指令。比如一个M元件，我们想让M100置位，只要写 SET M100就好了；复位当前M元件只要写RST M100就可以了。

同样的在ST文本这种高级语言中，也是有置位和复位语句的。

置位 S=

A S= B;这句语句的意思是只要B在程序的一个扫描周期内为true的话，我们的A变量就会被置位为true；

vb_启动按钮 S= hb_启动信号； “vb_启动按钮”是程序中用到的局部变量，“hb_启动信号”是触摸屏上的启动信号。当“hb_启动信号”在一个扫描周期内为true的时候，“vb_启动按钮”这个局部变量按钮就会被置位为true。

复位 R=

A R= B;当B在程序的一个扫描周期为true的时候，复位A，也就是把A设置成false。

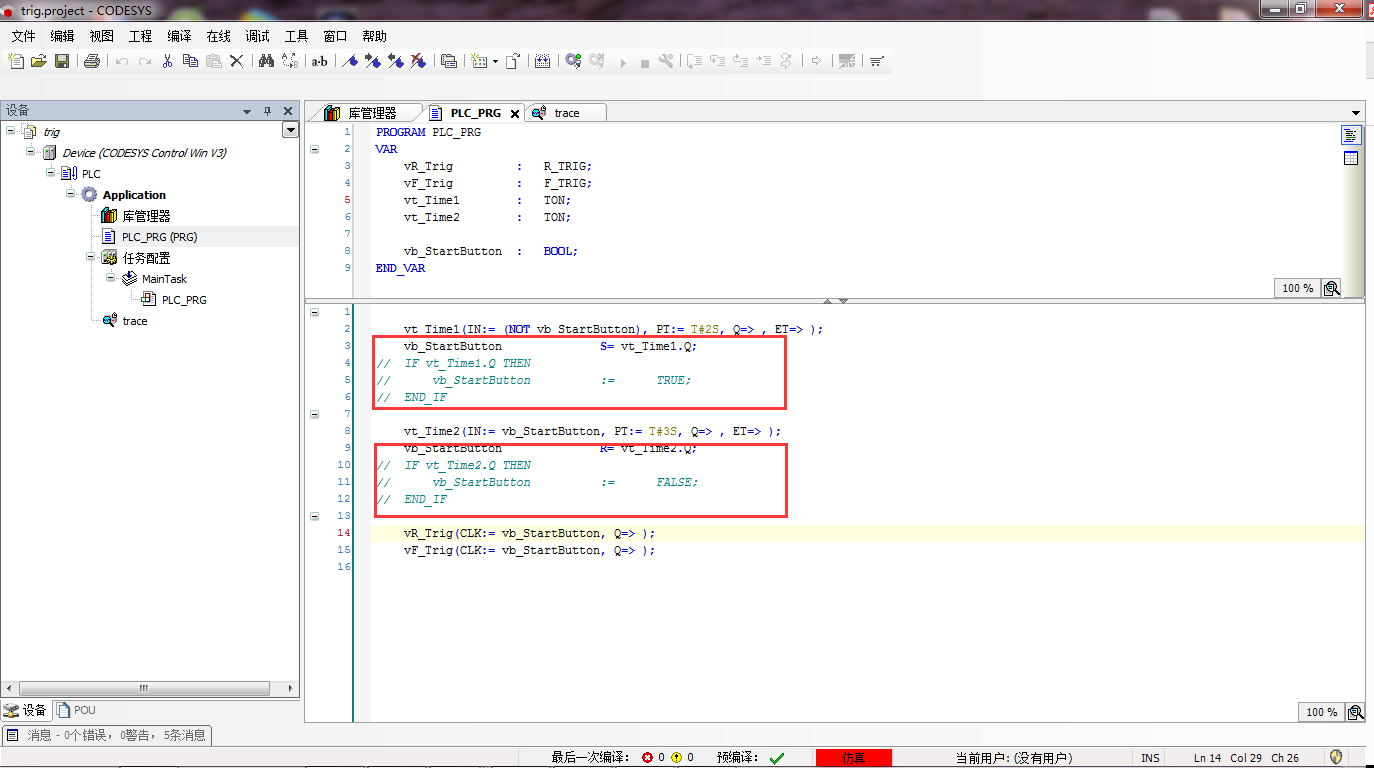

用新学到的置位与复位语句，我们来改写一下4.5章节的项目代码：

局部变量段：

PROGRAM PLC_PRG
VAR
    vR_Trig            :     R_TRIG;
    vF_Trig            :    F_TRIG;
    vt_Time1        :    TON;
    vt_Time2        :    TON;

    vb_StartButton    :    BOOL;
END_VAR

代码段：

vt_Time1(IN:= (NOT vb_StartButton), PT:= T#2S, Q=> , ET=> );
vb_StartButton            S= vt_Time1.Q;

vt_Time2(IN:= vb_StartButton, PT:= T#3S, Q=> , ET=> );
vb_StartButton            R= vt_Time2.Q;

vR_Trig(CLK:= vb_StartButton, Q=> );
vF_Trig(CLK:= vb_StartButton, Q=> );

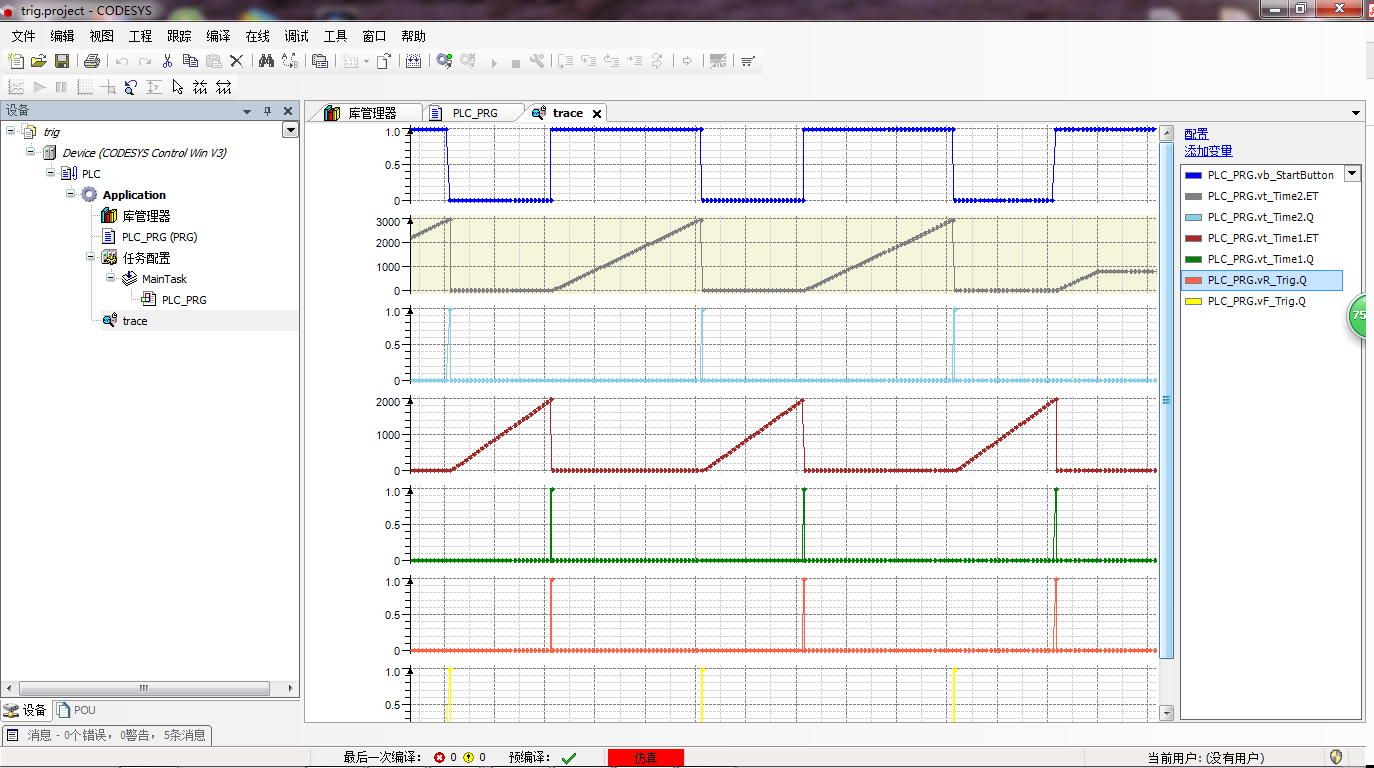

其实这和使用IF语句实现的效果是一样一样的，这样反而能减少我们程序的代码量，达到简化程序的效果。
